Novinka výrobce BRAUN - sadařský rám!

21. 07. 2025

BRAUN - Sadařský rám 1300

Nejnovější sadařský rám od společnosti BRAUN exceluje svojí pevnou a důmyslnou konstrukcí. Byl vyvinut speciálně pro oboustrannou údržbu příkmenného pásu v ovocných sadech. Nabízí široké pohybové nastavení - hydraulické šířkové roztažení o 1600 mm (2x 800 mm). Ideální je spojit rám s tandemově zapojenými hvězdicovými disky, ale můžete na rámu kombinovat i jiné nástroje z katalogu BRAUN. Rozměrné boční konzole na koncích výsuvných ramen nabízí zajímavé možnosti pro kombinace různých nástrojů.

Výhody rámu BRAUN:

Skvělé pohybové možnosti a nastavení.
Odolná konstrukce a prémiové materiály výrobce BRAUN.
Úzké přepravní rozměry – a zároveň široké pracovní rozpětí.
Možnost náklonu pracovních sekcí.
Možnost paralelogramů se zapnutím plovoucí nebo pevné polohy - pro nezávislé vertikální kopírování výšky každé strany zvlášť.
Široká nabídka kvalitních kompatibilních nástrojů BRAUN

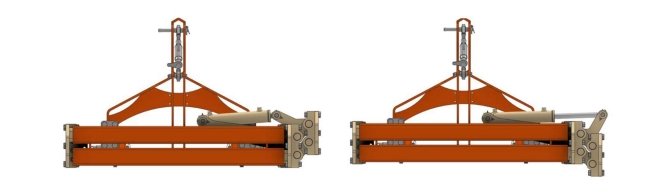

Základní oboustranný rám

BR04425 - BRAUN - Sadařský rám 1300m, výsuv 2x 800mm

Rám v základním provedení obsahuje:

Základní zdvojený sadařský rám - s šířkou 1300 mm.
2 výsuvná ramena s deskou pro uchycení nástrojů na konci (levé a pravé).
2 hydraulické válce se synchronním chodem, každý s rozsahem výsuvu 800 mm (celkem tedy o 1600mm rozšíření rámu).
1 tříbodový rám (jako příslušenství lze zařadit také druhý tříbodový rám pro snadné střídání mezi čelím a zadním zavěšením).
Hydraulické vysunutí ramen do boku 2x800 mm (celkem tedy1600mm rozšíření rámu).

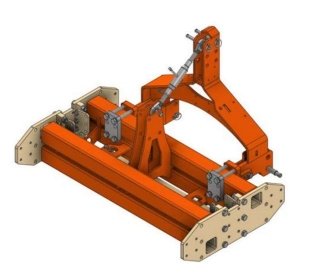

Hmotnost základního rámu - s jedním tříbodovým rámem (viz obrázek – bez nástrojů) 394 kg.

(Rám je dodáván bez pracovních nástrojů, bočního náklonu a dalších prvků, které jsou dostupné jako volitelné příslušenství.)

Volitelné příslušenství

BR04426 - Boční náklon pro sadařský rám, rozsah 95°

Rám můžete osadit také hydraulicky ovládanými bočními náklony na koncích ramen (kterými regulujete jednak pracovní sklon umístěných nástrojů) - ale také díky nim můžete pro účely přepravy nástroje sklopit do přepravní polohy).

Výkyvné směrem nahoru v rozsahu až cca 95°.
Možnost snížené přepravní šířky.
Funkce plovoucí polohy pro přizpůsobení se povrchu terénu.
Opěrné kolo lze namontovat na vnitřní stranu nosné desky nářadí.
1 ks náklonu (pro oboustranný rám jsou tak nutné 2 ks).

BR04429 - Paralelní zdvih pro nástroje sadařského rámu

Nebo můžete namísto bočních náklonů umístit na konce ramen paralelogramy, které Vám pomohou kopírovat na každé straně nezávisle terén - a přizpůsobit se tak flexibilněji stavu terénu (pozor, paralelogramy neumožňují sklopení nástrojů do tzv. přepravní polohy, jako je tomu u bočních náklonů).

Vertikální zdvihplovoucí poloha pro přizpůsobení výšky.
Lze instalovat také opěrné kolo namontovat na vnitřní stranu nosné desky nářadí - díky tomu můžete v plovoucí poloze nechat nástroje kopírovat výšku terénu a odlehčíte také zátěž na traktor.
Bezúdržbová, samomazná kluzná ložiska.
Lze objednat pro každou stranu zvlášť.
1 ks (pro oboustranný rám jsou tak nutné 2 ks).

Nabídka pracovních nástrojů a příslušenství z katalogů BRAUN

Rám je svým provedením určen pro vysoké zatížení připojení těch nejefektivnějších nástrojů s vysokým výkonem. Můžete jej tak snadno ověsit například 4 řadými hvězdicovými disky v tandemu. Katalog nástrojů BRAUN v sobě však nese širokou nabídku i jiných nástrojů, které jsou s rámy BRAUN plně kompatibilní.

Pracovní nástroje jako - hvězdicové disky, přihrnovací disky, okopávačky, plecí kola
Aktivní vyžínací a kypřící sekce
Pojezdová kola pro kopírování výšky terénu

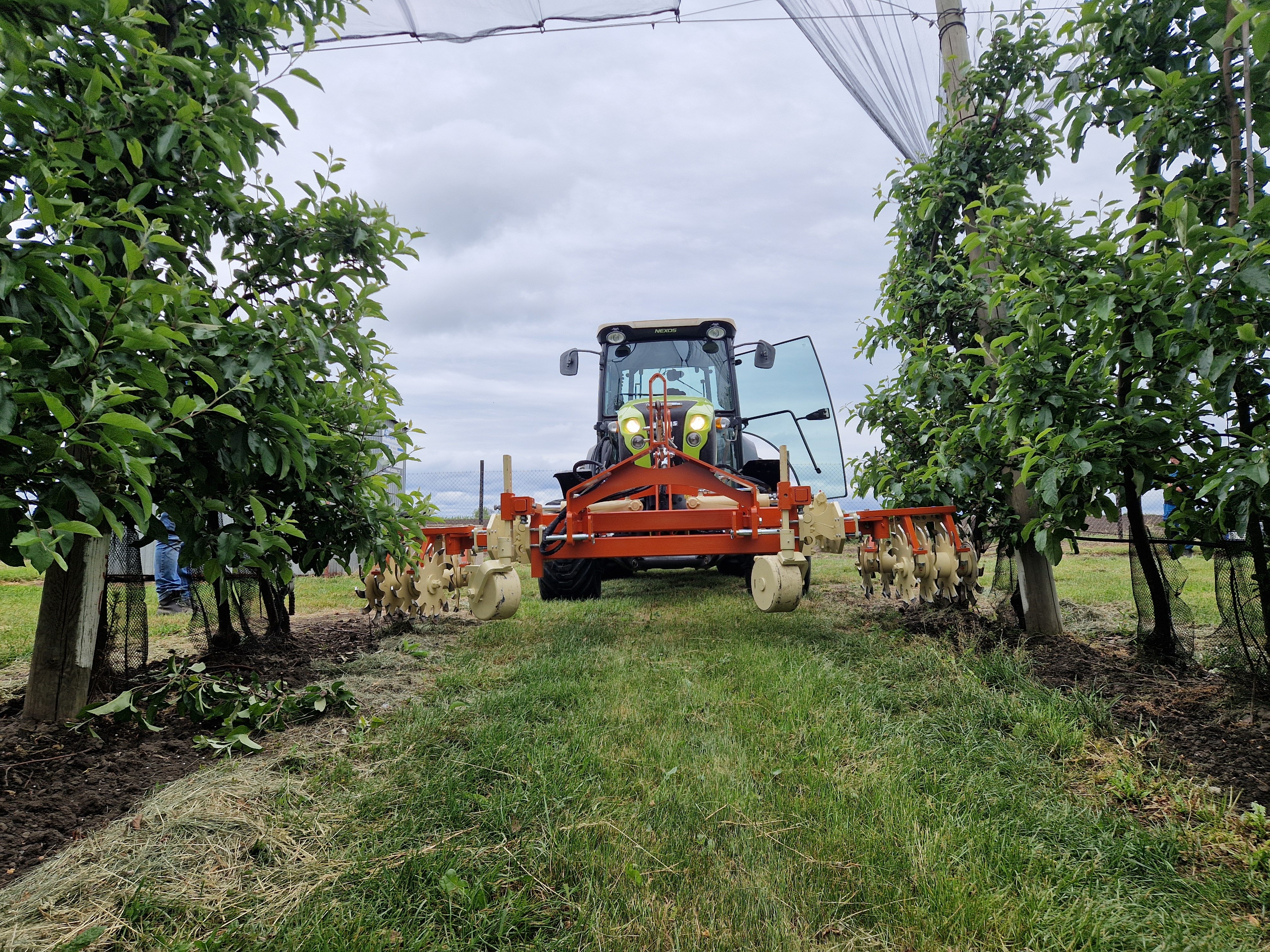

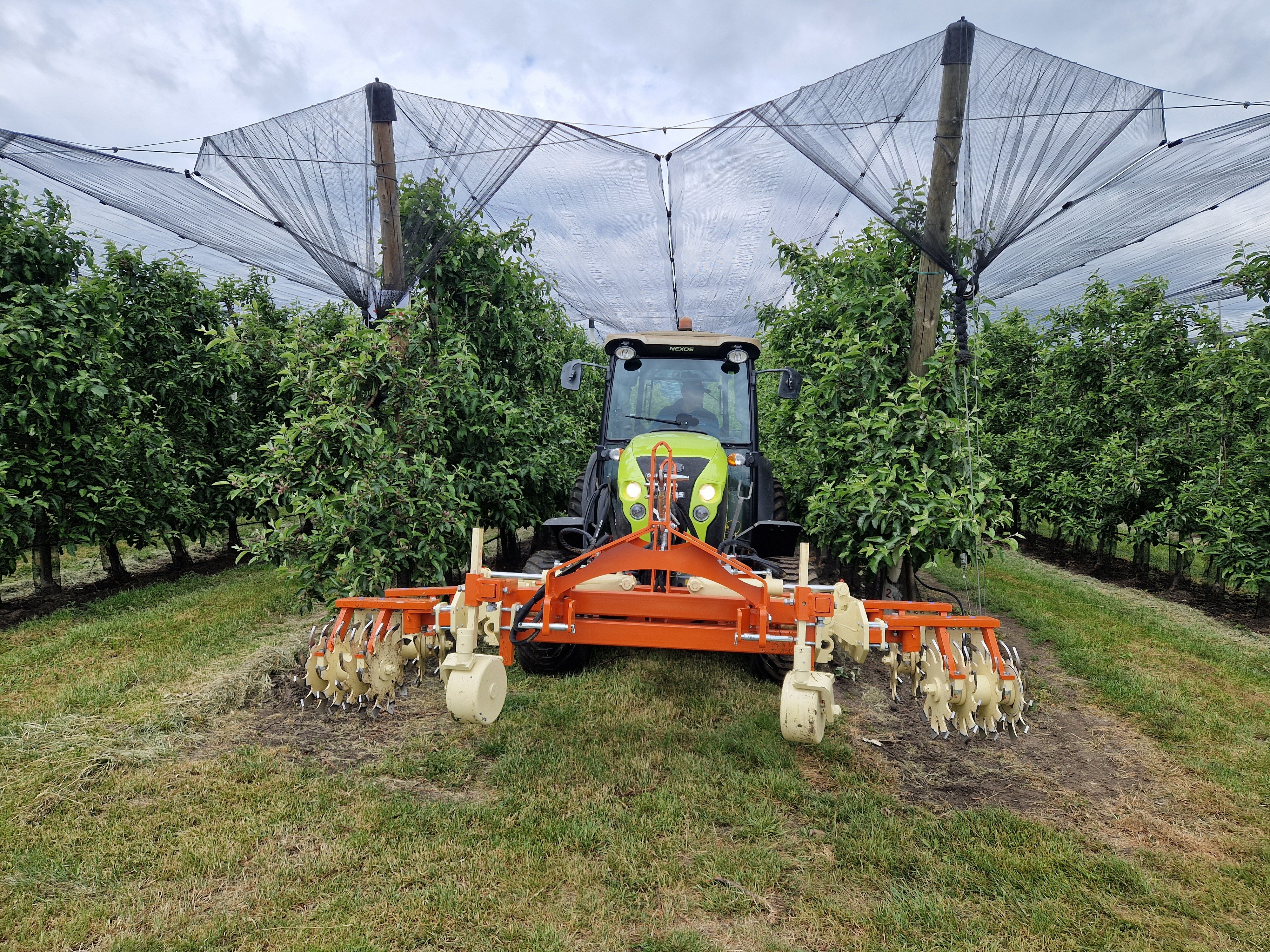

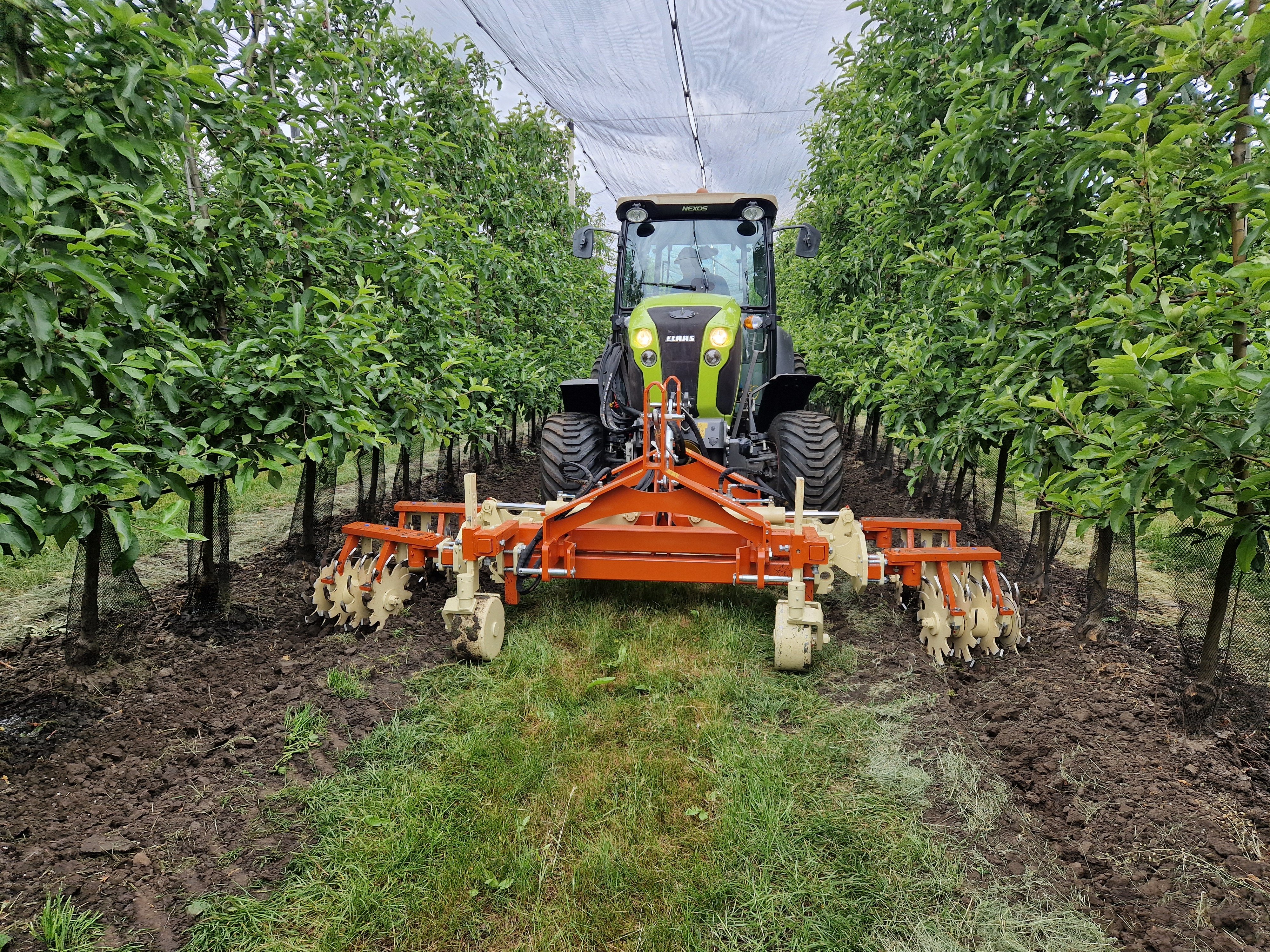

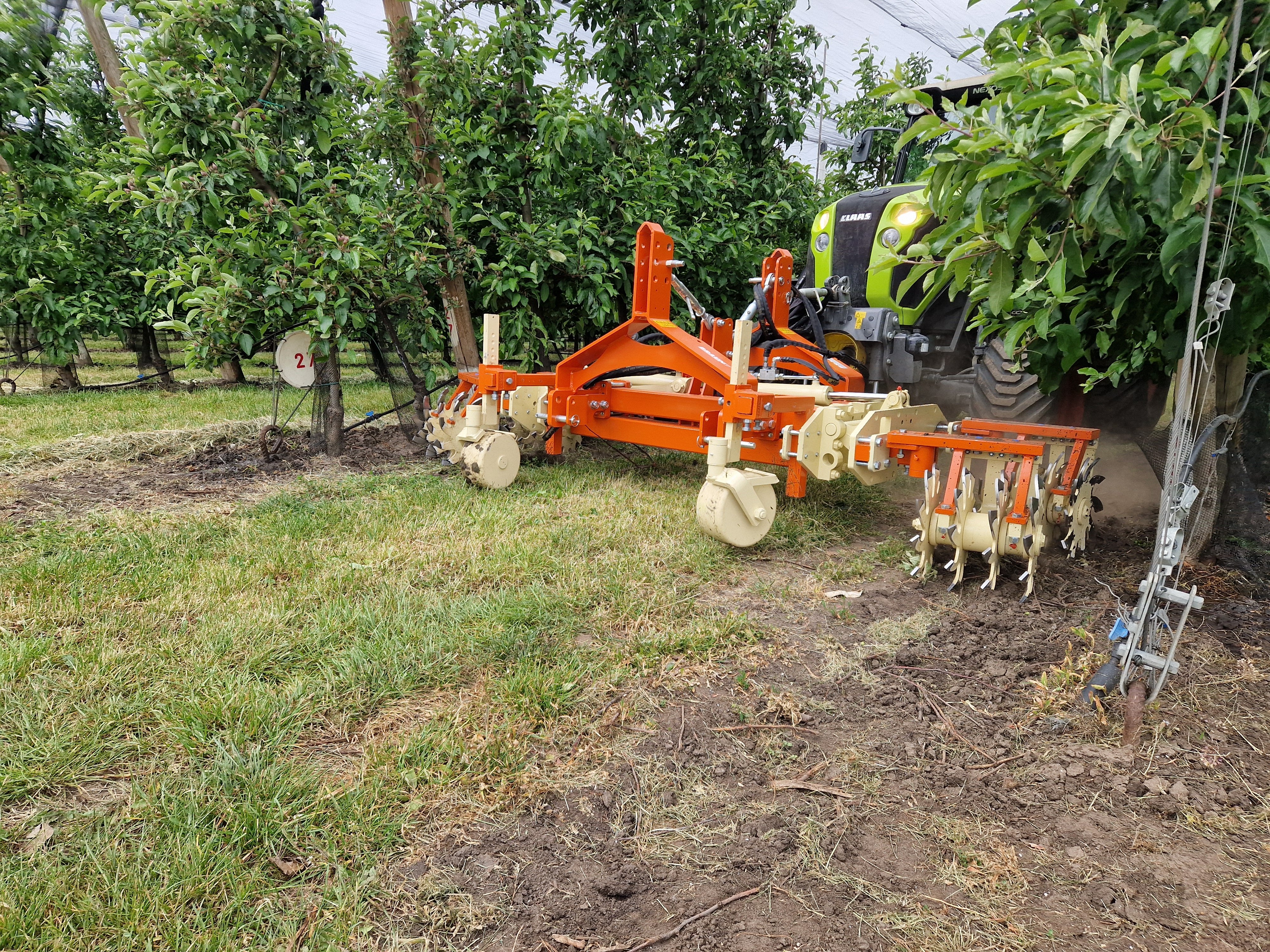

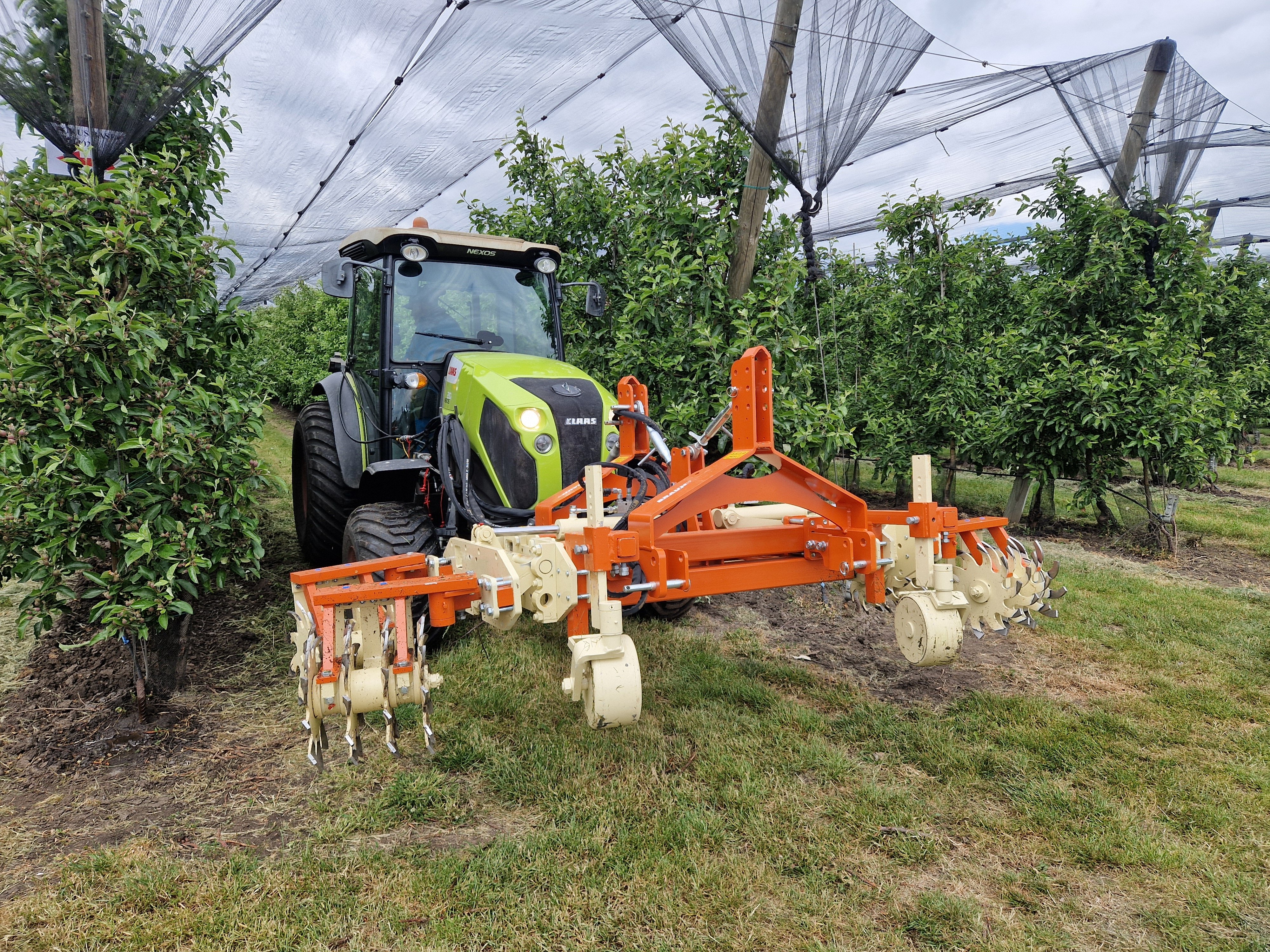

Typizovaná sestava – info a foto

Oboustranné provedení, hydraulické šířkové roztažení.

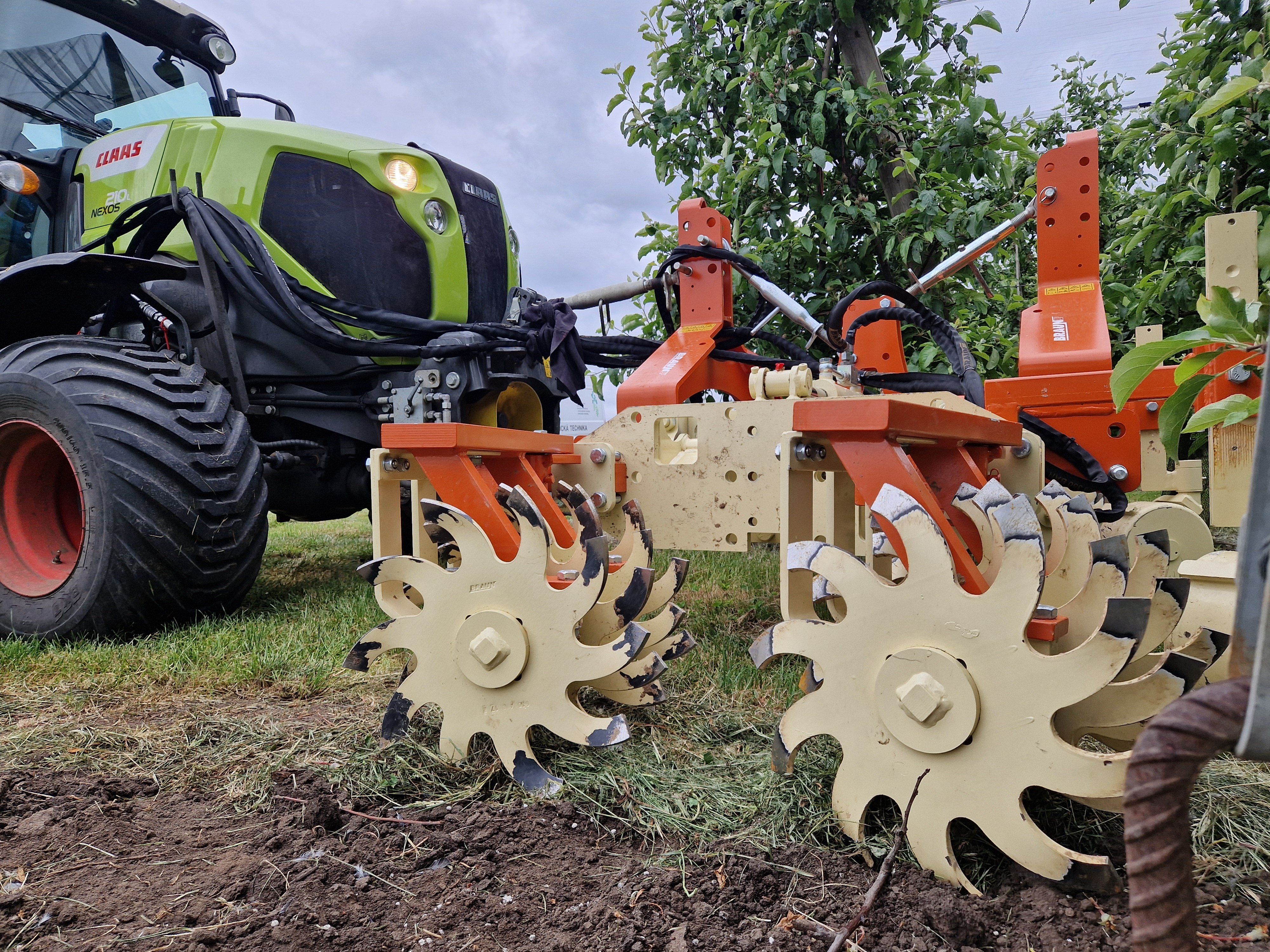

Jako pracovní nástroje 4 x 4-řadé hvězdicové disky, na každé straně zapojené 2 za sebou v tandemu.

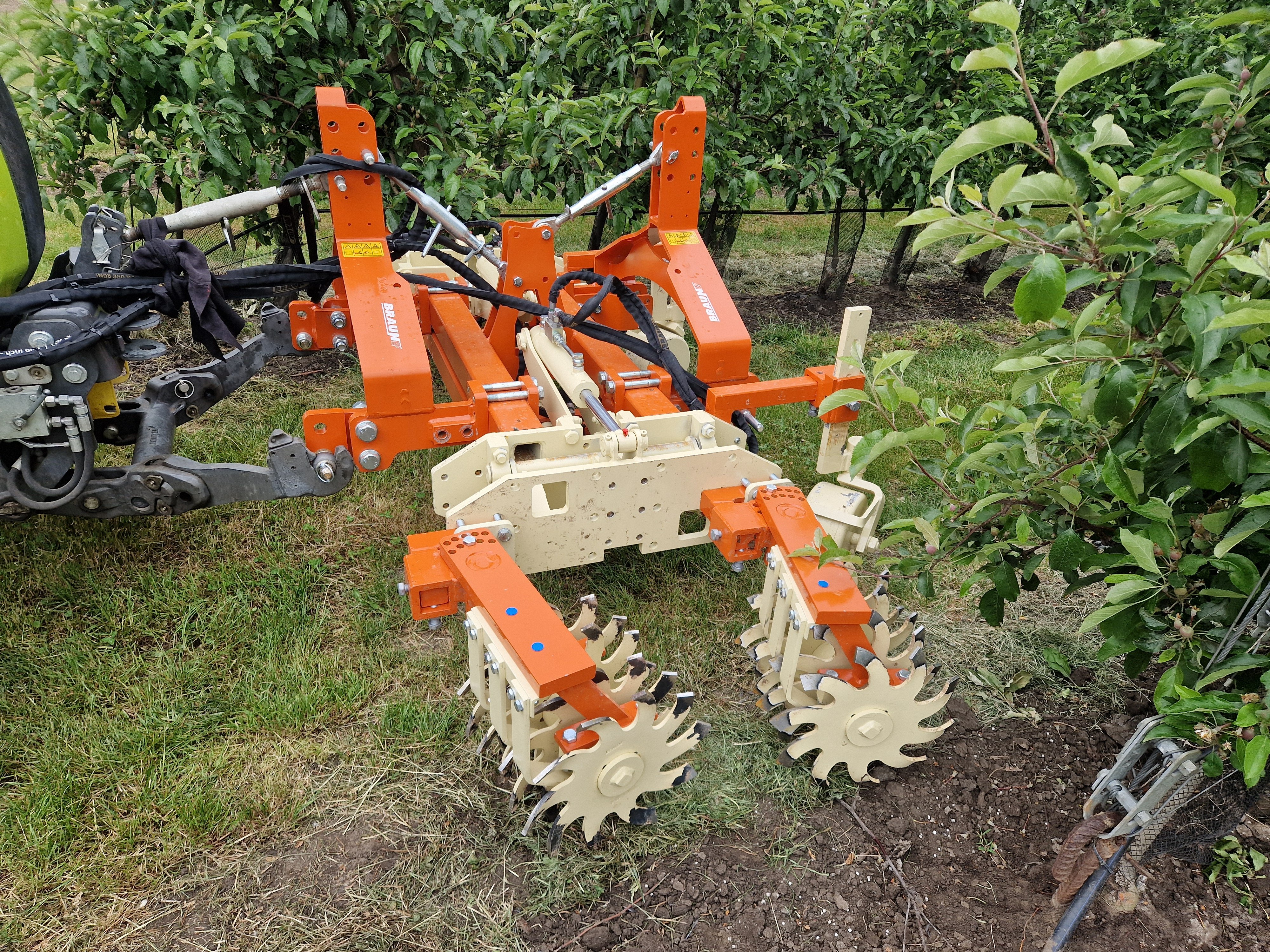

2x Hydraulické naklápění na koncích výsuvných ramen.
2x Pojezdové kolo.
Dva tříbodové rámy pro rychlé přepojení na zadní a čelní nesení.

Rozměry:

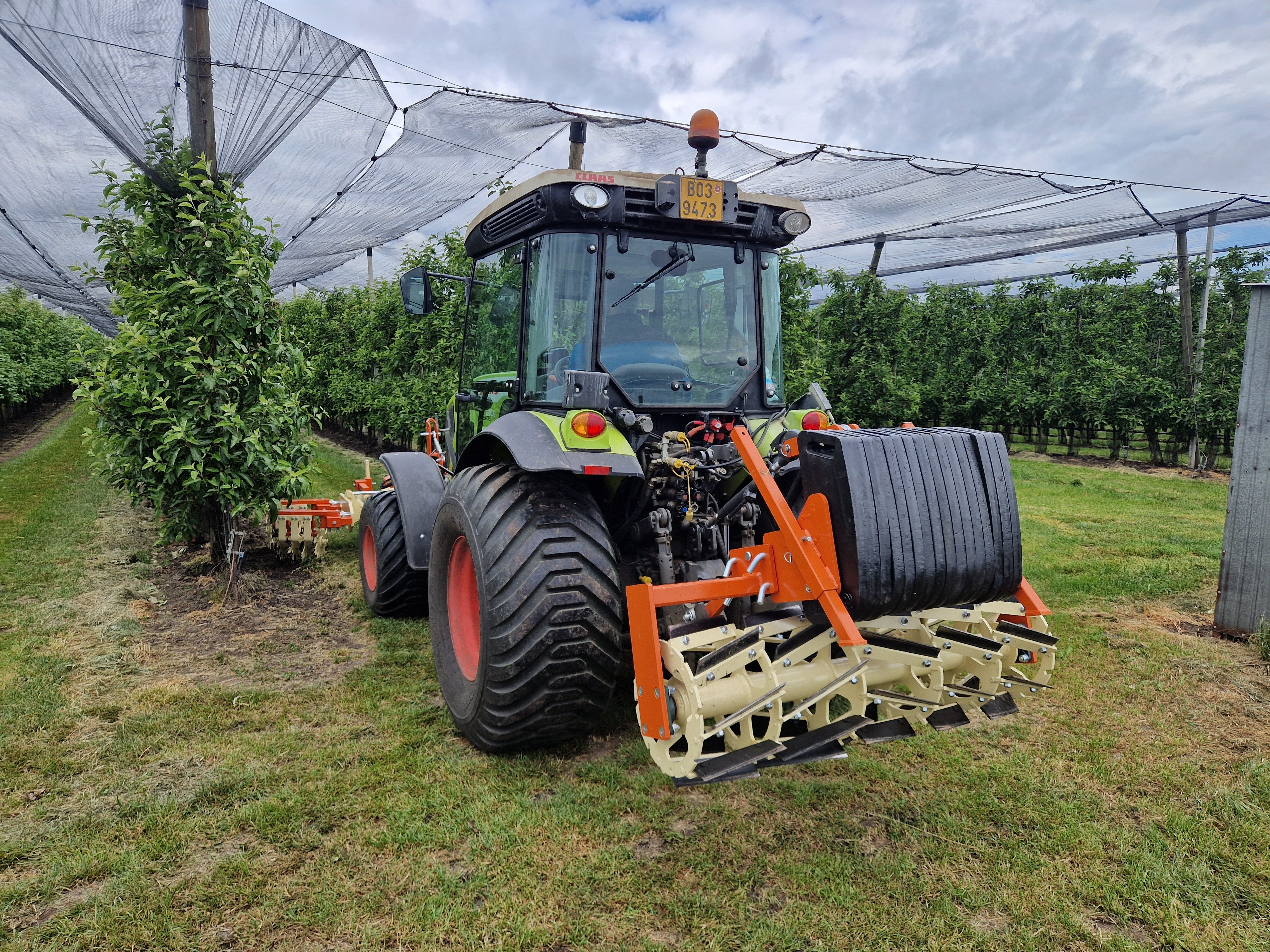

Přepravní poloha (hvězdicové disky zaklopené do přepravní pozice) - celková šířka sestavy 1887 mm.
Stažený pracovní rozměr (disky sklopené do pracovní polohy, rám stažen na nejmenší rozměr) - celková šířka sestavy 2862 mm.
Maximální roztažená poloha (disky v pracovní poloze, rám roztažen) - celková šířka sestavy 4.462 mm (šířku sestavy lze ještě zvětšit pomocí delších držáků pro pracovní nástroje).
