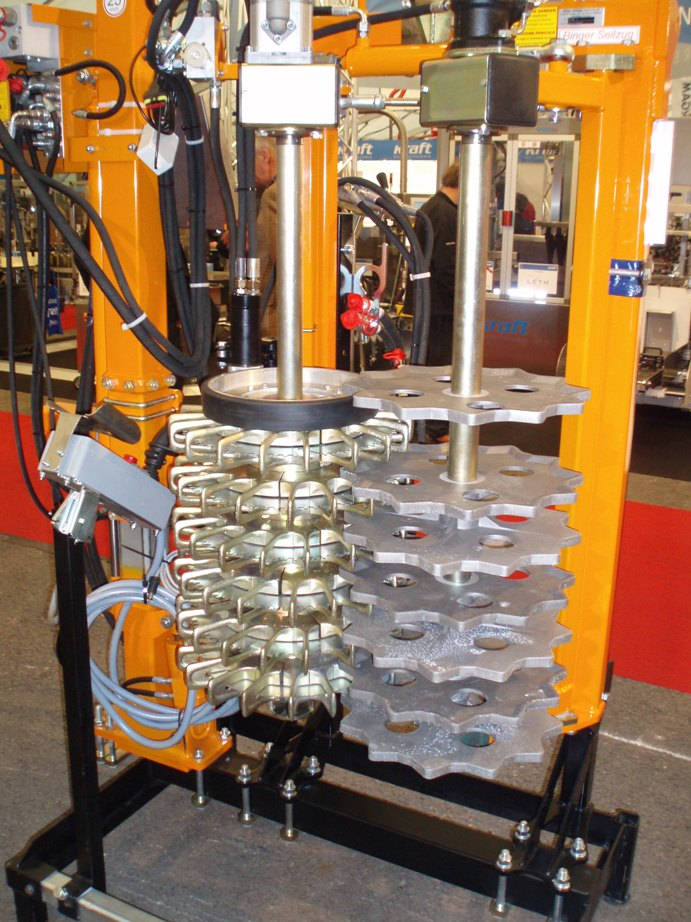

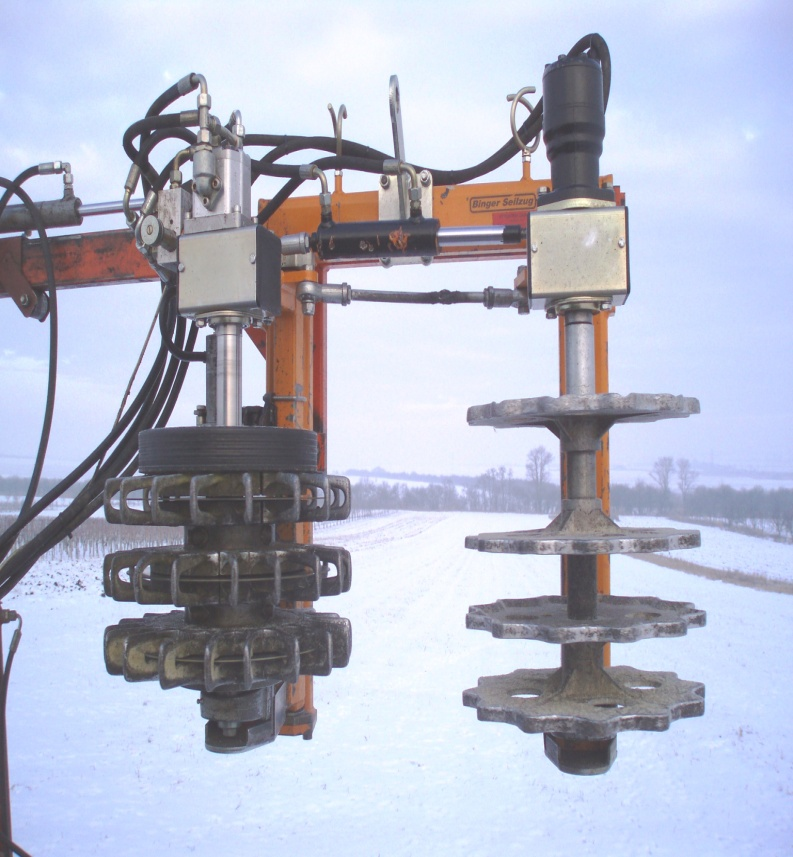

Model VS 98 S je optimální pro použití v silných stěnách letorostů. Pilové kotouče obklopené klecí pro ochranu dvoudrátí jsou uspořádány na jedné straně. Střídavé přítlačné desky nepřetržitě vedou letorosty na kotouče, čímž zajišťují čistý řez.





  • Pohon hydraulickou soustavou traktoru vlastními hydromotory, 3 hydromotory včetně hydr. hadic
  • Výška pracovního pole - dle počtu řezacích modulů /násobky 9 a 12 cm/

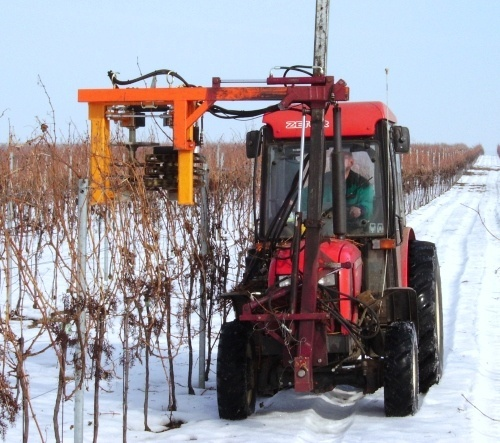

  • Stroj je nasazen na univerzální hydraulický sloupek ERO pomocí adaptéru
  • Změna pracovní výšky + 700 mm - hydraulicky
  • Sklon + 300 mm - hydraulicky
  • Řez je prováděn pilovými kotouči
  • Elastická změna tlaku na jednotlivé moduly
  • Při nárazu na vinohr. sloupek se jednotlivé moduly od sebe vzdálí, čímž vznikne prostor na projetí sloupku. Za sloupkem dojde opět k zapadnutí modulů do sebe.
  • Mezi moduly je hladký tunel, do kterého jsou zavedeny dráty z drátěnky, aby nemohlo dojít k jejich přeřezání

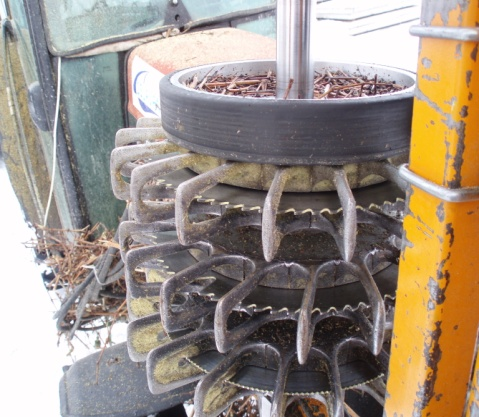

  • Pracovním orgánem stroje jsou ozubené pilové kotouče uložené v kleci tak, aby nemohl být poškozen drát dvojdrátí.
  • Réví je nařezáno po 9 resp. 12 cm a vypadává z drátěnky
  • Otáčky pilových listů 1000 ot./min.
  • Pracovní rychlost až 2 - 4 km/hod.
  • Průtok oleje 14,17 nebo 19 l dle použitých hydromotorů
  • Základní rám velikosti 1 -  pro 3 nebo 4 pilové kotouče s odstupem 9 cm.
  • Základní rám velikosti 2 -  pro 5 pilových kotoučů s odstupem 9 cm.
  • Základní rám velikosti 3 -  pro 7 pilových kotoučů s odstupem 9 cm.
  • Součástí dodávky je regulátor otáček přítlačných kotoučů a ochranných krytů, potřebné hydraulické hadice(délky 2,5 m) a elektrická zástrčka.
  • Ovládací skříňka a ventily nejsou součástí dodávky.

ZÁKLADNÍ PROVEDENÍ

Model Velikost rámuVýška prac. Pole (cm)Počet modulůVzdálenost pil (cm)Spotř. oleje (l/min)Hmotnost (kg)
VS 98.13.09.1 1183917175
VS 98.14. 09. 1105001011274917200
VS 98.15. 09. 2105001032365917230
VS 98.17. 09. 3105001043547919255

DOPLŇKY NA PŘÁNÍ

Hydraulický sloupek HD 6  s hydraulickým bočním naklápěním*, 14032141
Hydraulický sloupek ERO s hydraulickým bočním naklápěním,
Přepínací ventil pro obsluhu EDW 2-366180740
Hydraulický stranový posuv 300mm (1 okruh)*14031880
Stranový nůž, levý a pravý, 56 cm záběr /Potřeba oleje 16 l pro každý nůž, 1x jednočinný ventil se zpátečkou do nádrže/
Adapter pro ERO sloupek s příčným mech.posuvem  / Max. 4  moduly /-typ rámu 124200400
Adapter pro ERO sloupek se 2 hydr. ovlád. náklony / Max. 4  moduly /- typ rámu 299500330
AOS System VSL   automatické navádění pro otvírání před sloupkem10502010
Ovládání Joystickem(ventily 4+1)99500105
 Konzola na traktor k ERO sloupku
Odstavný rám   14240532
Samostatná pracovní jednotka 9cm/12cm
Rám pro přední montáž do ramen hydrauliky14501923
Díl pro montáž k desce připojení ERO sloupku14501901
(*  sestava dodávaná výrobcem)
